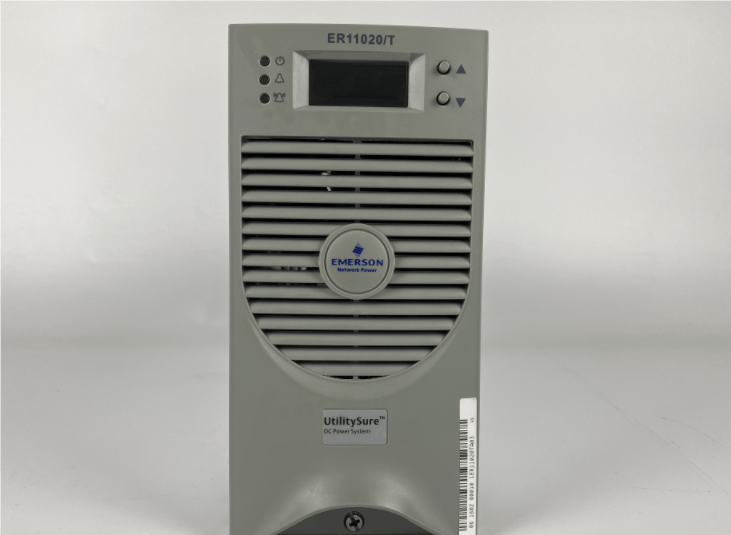

一、维谛充电模块ER11020/T参数及应用

1、三相三线电压输入，三相电流平衡

2、 超宽输入电压范围（323～475V），适应电网能力强

3、 独特的缺相限功率（半载）输出设计，使用范围更宽

4、 采样有源功率因数校正技术，高功率因数，低谐波含量

5、 增加故障代码显示，方便故障检查

6、 采用软开关技术，效率高，电磁兼容性好

7、 采用DSP数字控制技术，CAN总线通讯接口，高功率密度设计

8、 可带电插拔，在线维护，方便快捷

9、 风冷设计，采用温度和电流联合智能控制风扇无级调速

10、 超宽工作温度范围，环境适应性强

11、 通过CE安规EN60950-1、电磁兼容EN55022 Class A标准认证，符合欧盟RoHS指令，安全绿色环保

二、安装设计：

模块采用风冷散热方式，风扇安装于模块前部，从模块前方抽风吹向模块后方。因此在安排模块位置时，应保证模块前后散热风道的畅通。模块具备热插拔功能，但禁止在易燃环境中对模块进行热插拔！模块不应直接连接到系统交流母线上。为了方便模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。推荐空开额定容量为16A.为了防止模块接插金手指在运输过程中意外损坏，模块出厂时在尾部安装有两颗防撞螺钉柱。在模块安装入系统柜之前，应卸下该螺钉柱。

三、主要功能和故障处理：

保护功能：输入过压保护、输入欠压保护、输出过压保护、输出欠压告警、短路保护、缺相保护和过温保护。

风扇温度控制：风扇无级调速，模块通过对输出电流和环境温度综合考虑进行风扇调速控制。

故障显示：模块告警信息以故障代码的形式在LED上实时的闪烁显示。故障代码如表3所示。

故障代码显示含义

E31：输出欠压

E32：模块过温

E33：交流过欠压

E34: 交流缺相

E36: 输出过压

E37: 地址重复

E38: 风扇故障

E39: 均流告警

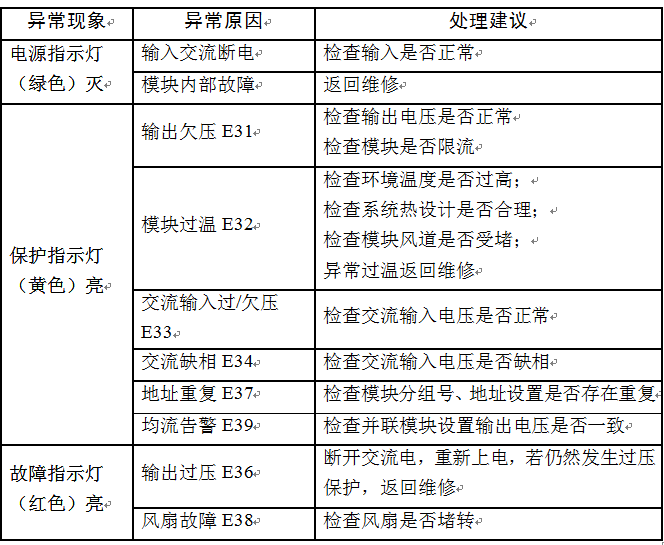

模块常见故障表现有：电源指示灯（绿色）灭、保护指示灯（黄色）亮、故障指示灯（红色）亮。同时数码管闪烁，指示故障代码。各状态所指示常见故障及处理措施见表
